XL-21系列動力配電箱
產品簡介 『概述用途』
>X L-21系列動力配電箱適用于發電廠、變電站、石油、化工、冶金、機械等廠礦企業和高層建筑的低壓配電系統，作為動力、配電、電動機、控制中心等電能轉換、分配與控制。采用交流頻率50Hz、電壓500V以下三相三線、三相四線電力系統，單臺使用，可靈活配置。作動力、照明配電用。
>具有結構設計合理，電路配置安全，防護性能好運行安全可靠等優點。
>該裝置的設計符合G B7251.1《低壓成套開關設備和控制設備第一部分》等標準。
【結構特點】

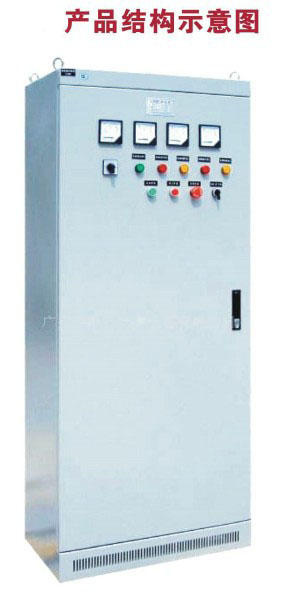

>X L-21型低壓動力配電箱系戶內封閉式配電箱，箱體結構輕、緊湊，用鋼板彎制件焊接制成。門上裝有測量儀表(電壓表、電流表)、指示電器(指示燈)、操作電器(按鈕)。門打開后，配電箱全總部電器敞露，便于檢修和維護。箱體上部有可拆卸的蓋板，箱內右側設有同定電纜之線夾，便于連接電纜。箱體頂部裝有吊環，便于吊起運輸和安裝。箱內電器安裝選用條粱式及條板式安裝方式，可靈活組合方案，安裝靈活緊湊，通用性大，易于實現安裝構件的標準化。外操式刀開關、操作把手在箱體正面右側，可在箱外操作。內操式刀開關開門后操作，配電箱靠墻安裝，進出線方式采用電纜。用戶有特殊要求時，可以箱頂蓋板上開進線敲落孔或加裝母線室。
二、使用條件
>周圍空氣溫度不高于+40℃，不低于一5℃，且在24時內其平均溫度不高于+35℃,周圍空氣溫度小低于一10℃
>空氣清沾，相對濕度在溫度為+40℃時不超過50%，在較低溫度時允許有較高的濕度;海拔高度不超過2000m;
沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所;
>說明:上述使用條件如不滿足使用要求，訂貨時用戶須另行說明。
